Tại sao vòng xoay lại quan trọng đối với chuyển động quay của máy móc hạng nặng và tua bin gió?

Trong thế giới máy móc hạng nặng, có một bộ phận cho phép quay dưới tải trọng lớn—vòng quay. Còn được gọi là vòng bi bàn xoay, vòng bi cỡ lớn này xử lý đồng thời lực dọc trục, lực hướng tâm và mô men lật, khiến nó không thể thiếu đối với các thiết bị như máy xúc, cần cẩu, tua bin gió và bệ làm việc trên không. Chúng tôi kiểm traVòng xoaytừHoa Tây, khám phá các nguyên tắc thiết kế, yêu cầu về vật liệu và vai trò quan trọng của nó trong các ngành công nghiệp từ xây dựng đến năng lượng tái tạo. Chúng tôi cũng xem xét khả năng sản xuất, hệ thống chất lượng và các chứng nhận tạo nênHoa Tâymột nhà cung cấp đáng tin cậy trong lĩnh vực đòi hỏi khắt khe này.

“Mối liên kết” giúp ngành công nghiệp nặng luôn phát triển

Hãy tưởng tượng một tuabin gió khổng lồ quay các cánh của nó hướng về phía gió. Hoặc một cần cẩu cao chót vót quay cần cẩu của nó để nâng tải nặng. Hoặc một chiếc máy xúc đang vung cánh tay để đào đất. Trong mỗi máy này, có một bộ phận duy nhất có thể quay được—vòng quay. Thường được gọi là "khớp máy", ổ trục lớn này kết nối cấu trúc quay phía trên với cấu trúc cố định phía dưới, truyền lực cực lớn đồng thời cho phép chuyển động trơn tru, có kiểm soát.

Vòng xoay không phải là một vòng bi thông thường. Nó thường có đường kính lớn—từ 0,4 đến 10 mét—và phải chịu được tải trọng tổng hợp có thể phá hủy vòng bi tiêu chuẩn. Các tải trọng này bao gồm lực dọc trục (trọng lượng thẳng đứng), lực hướng tâm (đẩy và kéo theo phương ngang) và mômen lật (lực nghiêng). Thiết kế của vòng xoay, với các bộ phận lăn, rãnh lăn và thường được tích hợp các răng bánh răng, cho phép nó hỗ trợ các tải trọng này trong khi vẫn duy trì khả năng điều khiển quay chính xác.

Công ty TNHH mặt bích Jiangyin Hoa Tây, một công ty con của Tập đoàn Jiangsu Huaxi, đã sản xuất các vật rèn dạng vòng và mặt bích thành phẩm từ năm 1984. Công ty sản xuất 35.000 tấn vật rèn dạng vòng và 25.000 tấn mặt bích và phụ kiện đường ống thành phẩm hàng năm, với hơn 10.000 thông số kỹ thuật. Của họVòng xoaySản phẩm được làm từ thép không gỉ, thép cacbon, thép hợp kim, thép song công và được xuất khẩu sang 28 quốc gia. Bài viết này khám phá các tính năng, quy trình sản xuất và ứng dụng giúp Huaxi trở thành một công ty quan trọng trong thị trường vòng xoay.

Thông số kỹ thuật

Dưới đây là bản tóm tắt các đặc điểm và khả năng chính củaVòng xoaysản phẩm từHoa Tây.

Điều gì làm cho vòng xoay khác với vòng bi thông thường?

Để hiểu giá trị của vòng xoay, cần xem xét các yêu cầu riêng biệt mà nó phải đáp ứng.

Khả năng tải kết hợp

Vòng xoay được thiết kế để xử lý sự kết hợp của các lực có thể nhanh chóng phá hủy ổ trục tiêu chuẩn. Trong cần trục, trọng lượng của tải và cần trục tạo ra mô men lật lớn. Trong tuabin gió, trọng lượng của vỏ bọc và các cánh quạt tạo ra tải trọng hướng trục, trong khi lực gió tạo ra tải trọng hướng tâm và tải nghiêng. Thiết kế chắc chắn của vòng xoay—với các mương có đường kính lớn và nhiều hàng con lăn—phân phối các lực này một cách hiệu quả.

Đường Kính lớn, Chiều Cao Nhỏ Gọn

Vòng xoay được đặc trưng bởi đường kính lớn so với chiều cao của chúng. Hình dạng "giống như tấm" này cho phép chúng được gắn trực tiếp giữa cấu trúc trên và dưới của máy, tiết kiệm không gian trong khi vẫn cung cấp khả năng chịu tải cần thiết. Đường kính có thể dao động từ 200mm đến 10.000mm hoặc hơn, tùy thuộc vào ứng dụng.

Răng bánh răng tích hợp

Nhiều vòng xoay bao gồm các răng bánh răng ở vòng trong hoặc vòng ngoài, cho phép tích hợp trực tiếp với bánh răng dẫn động. Điều này giúp loại bỏ sự cần thiết của một thiết bị riêng biệt, đơn giản hóa thiết kế máy và giảm trọng lượng. Các tùy chọn bao gồm bánh răng bên trong, bánh răng bên ngoài hoặc cấu hình không răng.

lắp linh hoạt

Vòng xoay thường được gắn bằng cách sử dụng lỗ bu lông ở vòng trong và vòng ngoài. Điều này cho phép tích hợp dễ dàng vào cấu trúc máy. Thiết kế mặt bích có lỗ bu lông là phổ biến, mang lại sự gắn kết an toàn.

Quy trình sản xuất: Từ nguyên liệu thô đến vòng thành phẩm

Việc sản xuất vòng xoay chất lượng cao đòi hỏi khả năng rèn, gia công và xử lý nhiệt tiên tiến.Hoa Tâyđã đầu tư rất nhiều vào các lĩnh vực này.

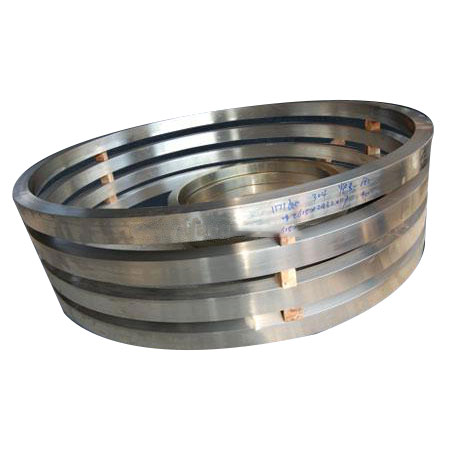

Rèn kiểu vòng

Quá trình này bắt đầu bằng một thỏi hoặc phôi thép, được nung nóng và sau đó rèn thành hình chiếc nhẫn.Hoa Tâysử dụng máy ép thủy lực dầu 3.600 tấn, máy nghiền vành 5m và búa điện thủy lực để tạo hình vật liệu. Quá trình rèn này sắp xếp cấu trúc hạt của thép, cải thiện sức mạnh, độ dẻo dai và khả năng chống mỏi.

Gia công chính xác

Sau khi rèn, chiếc nhẫn trải qua quá trình gia công chính xác.Hoa Tâyđược trang bị máy tiện đứng 2-5m, máy khoan NC 5m và các thiết bị tiên tiến khác. Những máy này tạo ra kích thước chính xác, lỗ bu lông và răng bánh răng cần thiết cho vòng xoay hoàn thiện. Việc sử dụng công nghệ CNC đảm bảo tính nhất quán và chính xác.

Xử lý nhiệt

Xử lý nhiệt là rất quan trọng để đạt được các tính chất cơ học cần thiết cho vòng xoay. Quá trình này thường bao gồm bình thường hóa, ủ, làm nguội và ủ. Đối với các ứng dụng đòi hỏi khắt khe như tua-bin gió, các vật liệu như 42CrMo4V được sử dụng, đòi hỏi các thông số xử lý nhiệt cụ thể để đạt được độ bền và độ dẻo dai cần thiết.

Kiểm soát và kiểm tra chất lượng

Hoa Tâycó hệ thống đảm bảo chất lượng hoàn hảo và bộ thiết bị kiểm tra lý hóa hiện đại hoàn chỉnh. Bộ phận chất lượng báo cáo trực tiếp cho Tổng Giám đốc và kiểm soát chặt chẽ từng công đoạn của quy trình sản xuất. Điều này đảm bảo rằng các vật liệu không phù hợp sẽ không bao giờ được đưa vào kho, chuyển sang quy trình tiếp theo hoặc rời khỏi nhà máy.

Ứng dụng trên các ngành công nghiệp chính

cácVòng xoaytừHoa Tâyđược sử dụng trong nhiều ngành công nghiệp nơi tải nặng phải quay một cách đáng tin cậy.

• Năng lượng gió– Vòng xoay là bộ phận quan trọng trong tuabin gió, được sử dụng trong hệ thống ngáp (để biến vỏ bọc thành gió) và hệ thống nghiêng (để điều chỉnh góc cánh quạt). Các vòng phải chịu được điều kiện thời tiết khắc nghiệt và đảm bảo hoạt động đáng tin cậy trong nhiều thập kỷ.

• Xây dựng và khai quật– Máy xúc, cần cẩu và bệ làm việc trên không dựa vào các vòng xoay để chuyển động quay. Những máy này hoạt động trong môi trường đòi hỏi tải nặng và chuyển động thường xuyên, thường xuyên dao động.

• Xử lý vật liệu– Cần cẩu cảng, máy bốc dỡ tàu và máy thu hồi máy xếp sử dụng vòng xoay để quay cần trục và thiết bị xử lý của chúng. Các vòng phải xử lý tải trọng cao và chu kỳ làm việc thường xuyên.

• Thiết bị khai thác mỏ– Máy móc khai thác quy mô lớn, chẳng hạn như máy kéo và máy xúc bánh gầu, sử dụng vòng xoay để hỗ trợ và xoay các cấu trúc khổng lồ của chúng.

• Hàng hải và ngoài khơi– Vòng xoay được sử dụng trong cần cẩu tàu, cần cẩu giàn ngoài khơi và các ứng dụng hàng hải khác, nơi khả năng chống ăn mòn và độ tin cậy là tối quan trọng.

• Máy móc công nghiệp– Nhiều loại thiết bị công nghiệp, từ robot đến bàn xoay, đều sử dụng vòng xoay để điều khiển quay chính xác.

Câu hỏi thường gặp

Hỏi: Vòng xoay là gì và nó có tác dụng gì?

Trả lời: Vòng xoay, còn được gọi là ổ trục bàn xoay, là một ổ trục lớn có thể hỗ trợ đồng thời lực dọc trục, lực hướng tâm và mômen lật. Nó cho phép một cấu trúc xoay trong khi hỗ trợ tải nặng. Các ứng dụng bao gồm cần cẩu, máy xúc, tua-bin gió và bệ làm việc trên không.

Hỏi: Vật liệu nào được sử dụng trong vòng xoay?

Trả lời: Các vật liệu phổ biến bao gồm 50Mn, 42CrMo và C45. Đối với các ứng dụng đòi hỏi khắt khe như tua-bin gió, vật liệu cao cấp hơn như 42CrMo4V được sử dụng.Hoa Tâycung cấp vòng xoay bằng thép carbon, thép không gỉ, thép hợp kim và thép song công.

Q: Vòng xoay có thể được tùy chỉnh không?

Đ: Vâng.Hoa Tâycó thể sản xuất vòng xoay theo bản vẽ hoặc mẫu của khách hàng. Các tùy chọn bao gồm các đường kính khác nhau, cấu hình bánh răng (bên trong, bên ngoài hoặc không có răng) và các mẫu lỗ lắp.

Hỏi: Huaxi có những chứng nhận gì về sản xuất vòng xoay?

MỘT:Hoa Tâynắm giữ ISO9001, TUV Rheinland ISO9001 & PED của Đức, giấy phép của Hiệp hội Phân loại Trung Quốc, đánh giá doanh nghiệp xuất khẩu AQSIQ Loại A và phê duyệt nhà máy BV. Những chứng nhận này thể hiện sự tuân thủ các tiêu chuẩn an toàn và chất lượng quốc tế.

Q: Những ngành công nghiệp nào sử dụng vòng xoay?

Trả lời: Vòng xoay được sử dụng trong năng lượng gió, xây dựng và khai quật, xử lý vật liệu, khai thác mỏ, hàng hải và ngoài khơi, và máy móc công nghiệp nói chung.

Hỏi: Phạm vi đường kính điển hình của vòng xoay là bao nhiêu?

Trả lời: Đường kính của vòng xoay thường dao động từ 0,4 đến 10 mét, với một số ứng dụng yêu cầu kích thước lớn hơn.

Phần kết luận

cácVòng xoaytừHoa Tây là một thành phần quan trọng trong máy móc cung cấp năng lượng cho ngành công nghiệp hiện đại. Khả năng xử lý các tải kết hợp đồng thời cho phép xoay trơn tru, có kiểm soát khiến nó trở nên cần thiết cho các ứng dụng từ tua-bin gió đến thiết bị xây dựng. Quy trình sản xuất—từ rèn kiểu vòng đến gia công chính xác và xử lý nhiệt—đòi hỏi khả năng tiên tiến và kiểm soát chất lượng nghiêm ngặt, các lĩnh vực màHoa Tâyđã đầu tư đáng kể.

Với hơn 35.000 tấn sản xuất rèn dạng vòng hàng năm, cơ sở thiết bị toàn diện và bộ chứng chỉ quốc tế,Hoa Tâyđã định vị mình là đối tác có năng lực cho khách hàng ở 28 quốc gia. Khả năng của công ty trong việc sản xuất cả sản phẩm tiêu chuẩn và sản phẩm tùy chỉnh, kết hợp với cam kết về chất lượng, khiến công ty trở thành nguồn đáng tin cậy cho vòng xoay và các bộ phận liên quan.

Nếu bạn đang tìm kiếm một nhà cung cấp vòng xoay đáng tin cậy cho ứng dụng công nghiệp, năng lượng gió hoặc xây dựng của mình hoặc nếu bạn có thắc mắc về thông số kỹ thuật và giá cả tùy chỉnh, chúng tôi khuyến khích bạnliên lạcctchúng ta Hôm nay.
